產品概述

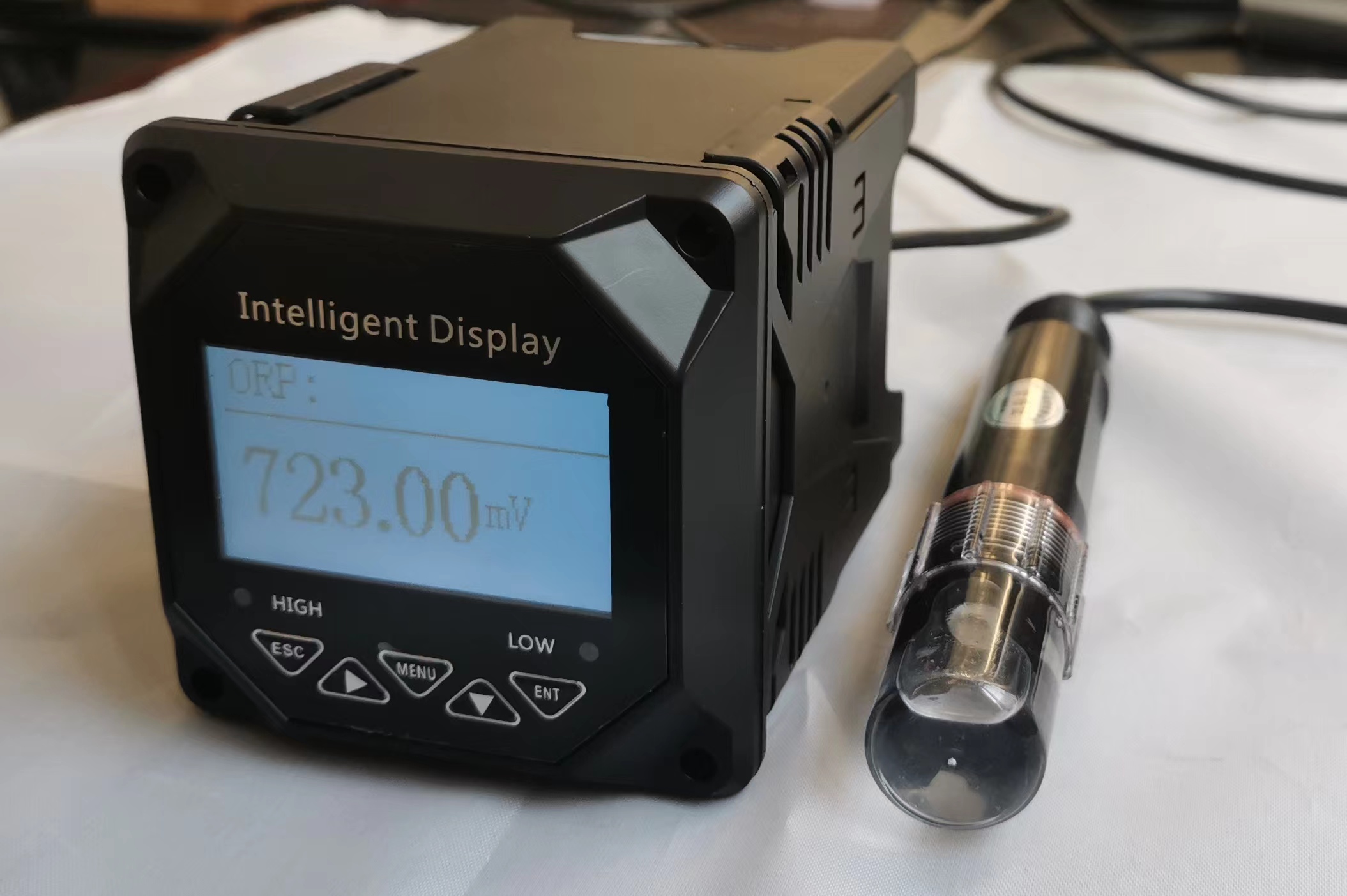

YEH-OPR150型ORP監測儀采用投入式安裝方式，使用方便，運維成本低，不消耗試劑。廣泛用于醫院用水、生活水和污水處理等領域，可對水中的消毒液余量進行連續監測和控制消毒物的投放。

儀表采用LCD液晶顯示屏，智能型中文菜單操作，具有電流或電壓輸出，測量范圍自由設定，高低超限報警提示和兩組繼電器控制開關，電極標定方便。

工作原理

在線ORP監測儀基于物理學中元電池原理。電極在溶液中形成恒定微弱的電壓，電壓與ORP的含量成正比。通過與內部標定值比對，采用能特斯拉原理計算出ORP值，并經過溫度補償輸出最終值。

技術特性

• 1、工作電壓：AC 220V±10%、50/60Hz
• 2、彩色液晶屏幕
• 3、RS485通訊（modbus協議，9600，8，1，N）
• 4、4-20mA恒流變送輸出
• 5、高、低越限報警繼電器
• 6、儀表尺寸：140*140*120mm，開孔尺寸：137*137mm
• 7、重量：0.9Kg
• 8、防護等級：IP65

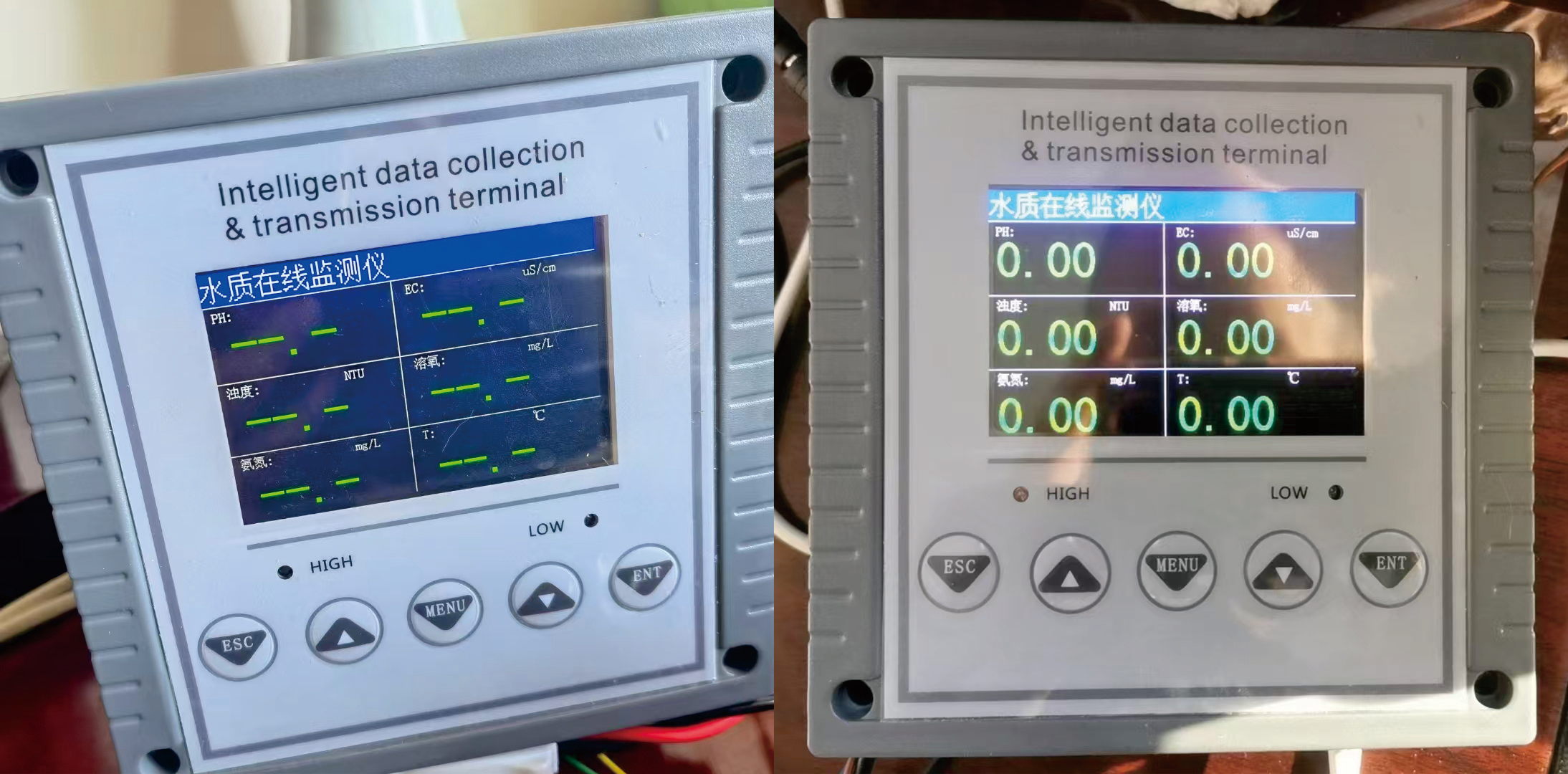

• 9、多路傳感器接入顯示功能
•

安裝調試

主機安裝

智能在線監測儀儀表應安裝在清潔、干燥、通風好、無震動的位置，周圍應無腐蝕性氣體。

電極安裝

將電纜線從護套管中穿過，電極螺紋與護套管的螺紋連接（使用防水膠布進行防水處理）。兩根護套管之間的連接一定要防水，防止溶液滲透入護套管內腐蝕電纜線。護套管頂部用黑色防水橡膠帽蓋住，防止雨水從頂部進入。

使用方法

（1）顯示

將表頭220V電源接好，并接上傳感器探頭，即可顯示傳感器的數值。

（2）4-20mA輸出

在儀表設置菜單的“遠傳設置”里輸入4-20mA對應的量程值，即可在電流輸出端子得到對應的4-20mA變送電流。

（3）報警輸出

在儀表設置菜單的“DO輸出設置”里輸入高低越限報警值，越限時報警端子閉合。

維修保養

儀表一般不需要日常維護，如出現故障可與本公司聯系，在公司技術人員指導下進行調修。如用戶高精度ORP監測無校驗條件或需要維修請聯系生產廠商。

傳感器使用維護請注意以下幾點：

• （1）零ORP校準：探頭放在標液中，持續保持10分鐘不移動探頭，進入在線標定的低點標定。
• （2）高點校準：探頭在已知ORP的水中，持續保持10分鐘不移動探頭，進入在線標定的高點標定。
• （3）傳感器維護非常簡單，僅當讀數出現異常時需進行維護。將傳感器從污水中取出，用細砂紙將電極的鉑金表面的氧化物擦除，露出電極的光亮表面。
•
