名稱：YL-6000型防爆超聲波明渠流量計

市場一部：0571-28812826

市場二部：0571-28115181

市場三部：0571-28992602

瀏覽次數：次

天貓購買

阿里巴巴采購

0571-86695413

詳細說明：

　　YL-6000型超聲波明渠流量計采用超聲波、以非接觸的方式測量明渠堰槽內的水位高度，再由微處理器自動換算出對應的流量值。儀表液晶顯示瞬時流量及累計流量，儀表內置了EEPROM數字存儲器，停電后可以確保儀器內數據不會丟失。儀器還配有專門為石油、化工部門設計的防爆型探頭，以滿足石油、化工等部門防爆區污水流量的測量要求（防爆等級EX iaⅡBT4），特別適用于含油廢水的流量測量。
YL-6000型超聲波明渠流量計生產廠家與各種國家標準堰或槽配套，可廣泛用于各類水質排放總量的計量或監測，測量結果不受水質的影響。YL-6000型超聲波明渠流量計還內置了多種不同算法，適合多種標準堰槽，選配通訊接口，易于同其它DCS系統連接，以實現工業的遠程監測、控制。
YL-6000型超聲波明渠流量計可以用來連續監測明渠（自然流管道、渠）中污水的流量，它廣泛適用于石油、化工、輕紡、化纖、制藥等行業的污水排放計量，是城市水污染防御和環保部門監控水污染排放的重要儀表之一，也是其它工農業、水利部門農灌水排放計量的重要儀表。

YL-6000型超聲波明渠流量計具有如下特點：
1、安全：采用壓鑄鋁合金防水、防爆外殼；儀表的防爆等級達到Ex d（ia）ⅡBT4。
2、穩定可靠：我們在電路設計時從電源部分起就選用高質量的模塊、關鍵元器件的采購選擇高穩定可靠的器件，完全可以直接替代國外進口儀表。
3、精度高：我公司擁有的聲波智能專利技術，使YL-6000型超聲波明渠流量計的精度大大提高，液位精度達到0.3％，能夠抗各種干擾波。
4、故障率低、易安裝、易維護：YL-6000型超聲波明渠流量計是一種非接觸式儀表，不跟液體直接接觸，所以故障率較低。儀表提供多種安裝方式，用戶完全可以通過本手冊進行儀表的標定。
5、多種防護：儀表的防護等級達到IP65；所有的輸入、輸出線均具有防雷、防短路的保護功能。

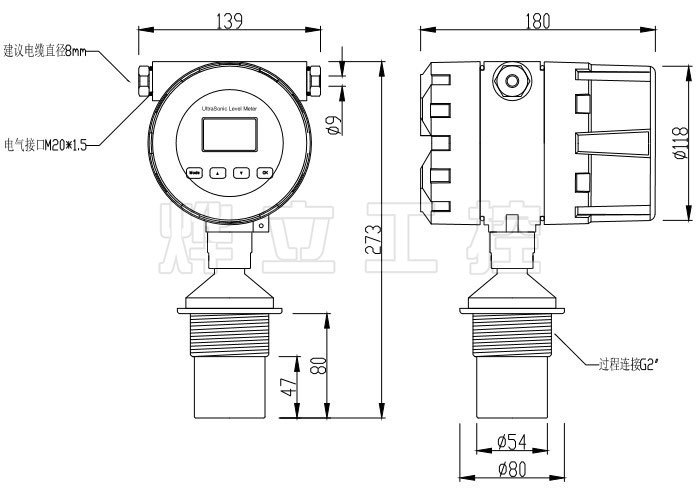

一體式超聲波明渠流量計尺寸圖

技術參數：

項目			一體式	分體式
測量范圍	瞬間流量		0.1×10- 3 ～120000 m3/s
	液位		0.35m～3.000m
測量精度		流量	三角堰 1～5% / 矩形堰 3～5% / 巴歇爾槽 2～3%
		液位	±0.3%FS（標準條件）
累計流量			4000000000m3
盲區			0.35m
壓力			3 個大氣壓以下/海拔 2000 米以下
儀表顯示			顯示瞬時流量和累計流量、液位、回波波形、歷史曲線
供電電源			DC18～36V / 100mA 或 AC85～265V / 3W
輸出	模擬電流		1 路 4～20mA 電流，負載小于 500 歐姆
	數字信號		1 路 RS485/ModBus 協議
	開關量		2～4 路開關量
溫度	環境		－20℃ ～＋60℃*
	過程		－20℃ ～＋90℃（超過＋60℃需在訂購時注明要求）
接口	電氣		M20×1.5mm	PG11 防水接頭
	過程		G2”
材質	變送器		壓鑄鋁合金	ABS
	探頭		防水 ABS / 防腐蝕 ETFE / 定制 PTFE
防水等級			IP67	IP65
防爆等級			Ex d[ia]iaⅡBT4*	無

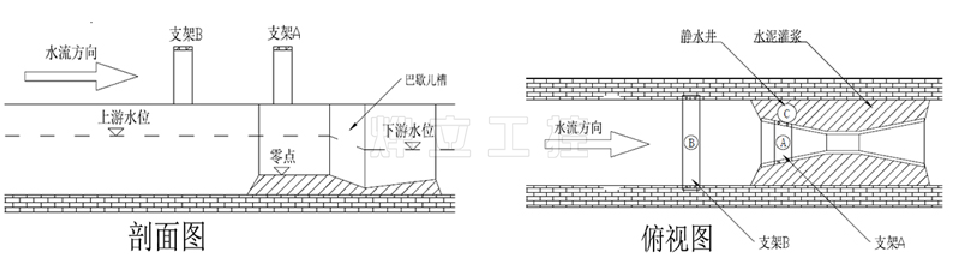

安裝位置：一般來說，明渠流量計可安裝在下圖所示的 A、B、C 三個位置。
超聲波明渠流量計安裝

注意：
? 嚴禁zui高液位進入儀表盲區，支架高度不小于 350mm。
? 當液面有泡沫或漂浮物，只能安裝在 C 處或在上游對泡沫進行攔截。
? 當使用 1 號或 2 號巴歇爾槽時，由于喉道狹窄，建議將儀表安裝在 B、C 處。
? 下游排水能力應大于上游來水；否則需要設置淹沒比，進行流量修正；

巴歇爾槽實物圖

Modbus-RTU 通信協議
本儀表采用 ModBus-RTU 協議通過 RS485 接口與 DCS/PLC/ 計算機進行通信。
本儀表寄存器地址詳見下表。 RS485 串行口缺省設置：波特率 4800、1 個停止位、無奇偶位、ID 號為 01。

寄存器地址安排
地址	數據內容	數據格式		單位
0000H	繼電番狀態	bit位
0001H	保留
0002H	液位值	IEEE754浮點數	高2字節	m
0003H	液位值	IEEE754浮點數	低2字節	m
0004H	距離值	IEEE754浮點數	高2字節	m
0005H	距離值	IEEE754浮點數	低2字節	m
0006H	溫度值	IEEE754浮點數	高2字節	°C
0007H	溫度值	IEEE754浮點數	低2字節	°C
0008H	瞬間流量	IEEE754浮點數	高2字節	m3/h
0009H	瞬間流量	IEEE754浮點數	低2字節	m3/h
000aH	累計流量	IEEE754浮點數	高2字節	m3
000bH	累計流量	IEEE754浮點數	低2字節	m3
000cH	電流值	IEEE754浮點數	高2字節	mA
000dH	電流值	IEEE754浮點數	低2字節	mA
000eH	液位值	16進制		mm
000fH	距離值	16進制		mm
0010H	溫度值	16進制		0.1℃
0011H	電流值	16進制		uA
0012H	瞬間流量	16進制	高2字節	I/h
0013H	瞬間流量	16進制	低2字節	I/h
0014H	累計流量	16進制	高2字節	m3
0015H	累計流量	16進制	低2字節	m3

通過菜單對 ID 號、波特率、浮點數順序進行設置。缺省浮點數順序為 1234，即 SEEEEEEE EMMMMMMM MMMMMMMM MMMMMMMM；
提供菜單【P54 通信測試】，顯示接收/發送到的數據。

例如：讀瞬間流量和累計流量數據（功能碼 03H）查詢數據幀（即 PLC、計算機發往儀表的數據協議，共 8byte）

數據

01H

03H

00H

08H

00H

04H

C5H

CBH

響應數據幀（即儀表發往 PLC、計算機的數據協議，共 9byte）

數據

01H

03H

08H

42H

F1H

00H

46H

B7H

41H

00H

65H

CFH

其中，0x42F10000 為 IEEE754 格式的浮點數，表示瞬間流量為 120.5m3/h；0x46B74100為累計流量為 23456.5m3。
【注意】查詢數據幀的發送頻率應大于 3 秒！

售后保障：
從本公司向用戶承諾，超聲波明渠流量計供貨時所應提供的硬件、附件在材質和制造工藝上都不存在任何缺陷。
從儀表購買之日起開始計算，在質保期內，若收到用戶關于此類缺陷的通知，本公司對確實有缺陷的產品實行無條件免費維修或免費更換。
售后服務電話：0571-86695413
