名稱：WMY-B直引線液位變送器

市場一部：0571-28812826

市場二部：0571-28115181

市場三部：0571-28992602

瀏覽次數：次

天貓購買

阿里巴巴采購

0571-86695413

詳細說明：

　　衷心感謝您選購本公司外測液位計，燁立是專業生產國產投入式液位計廠家，而且投入式液位計價格優惠，投入式液位計報價請聯系客服，量大從優！液位變送器壓力敏感核心采用了高性能的硅壓阻式壓力充油芯體，內部的專用集成電路將傳感器毫伏信號轉換成標準遠距離的傳輸電流信號，可以直接與計算機接口卡、控制儀表、智能儀表或PLC等方便相連。該系列產品廣泛應用于工業過程控制、石油、化工、冶金等行業。

1 主要技術參數
測量范圍： 0 - 800m（具體視量程選定）
zui大過載：不超過線長
測量形式：探頭直測式
精度等級： 0.5%F•S
電源電壓： 24VDC（12V、36V按需定制）
輸出：4-20MA（二線制）、0-5V、1-5V、0-10V、0-20MA、RS485
負載電阻： ≤500Ω
測量介質：各種對防水線纜無腐蝕性液體
長期穩定性： ±0.2% F•S/年
環境相對濕度： 0～95%
補償溫度： 0～80℃
工作溫度： -20～70℃
工作壓力：常壓

變送器的精度等級：
0.1級，基本誤差為±0.1%；
0.25級，基本誤差為±0.25%；
0.5級，基本誤差為±0.5%（基本誤差以量程的百分數表示）。
⑷ 熱零點漂移
在環境溫度偏離參比工作條件溫度時，變送器的零點漂移應不大于0.03%FS/℃。
⑸ 熱靈敏度漂移
在環境溫度偏離參比工作條件溫度時，變送器的滿量程漂移應不大于0.03%FS/℃。
⑹ 絕緣電阻
在參比工作條件下，變送器各端子對地之間的絕緣電阻不得低于20MΩ/250V。
(7) 多級電氣保護。

2 外形及安裝

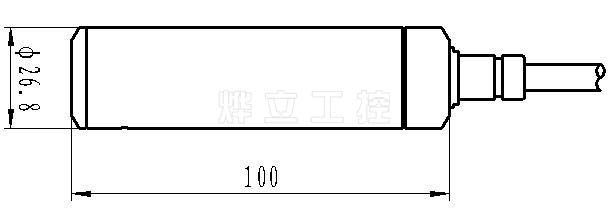

外測液位計外形結構見圖1，WMY-B液位變送器（軟線投入式）由殼體、放大器、接線端子、防護帽、中空導線等組成，根據用戶的需要可以選用指針表，液晶表頭顯示。
直引線液位變送器外形

3 安裝方法
⑴ 選擇易于操作、維護的地方進行安裝；
⑵ 應盡量遠離振動源安裝；
⑶ 應盡量遠離熱源的地方；
⑷ 投入式液位變送器安裝時，金屬探頭要沉入容器底部。

4 電氣連接
（1）兩線制4～20 mA連接
棕色線：電源+ ；藍色線：輸出
（2）三線制電壓輸出
棕色線：電源+ ；黃色線：電源- ；藍色線：輸出

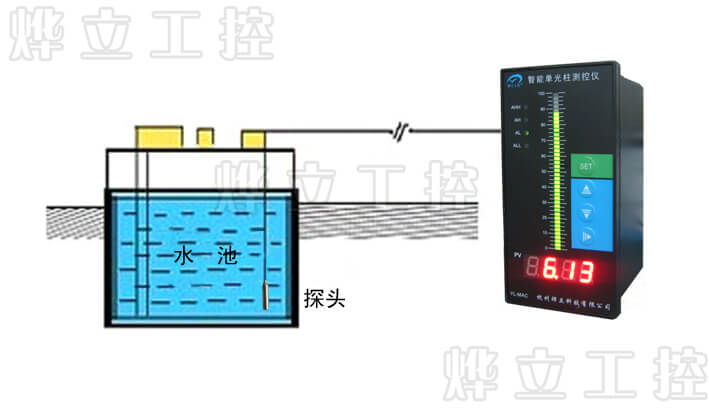

5 原理示意圖參考
液位變送器配二次儀表顯示

6 安全使用注意事項
⑴ 搬運與安裝變送器時應小心謹慎，避免碰撞而影響電路的性能。
⑵ 外測液位計變送器進壓口內有隔離膜片，切勿人為用異物觸碰。
⑶ 電氣連接請嚴格遵照接線方法，接線錯誤會造成放大電路的損壞。
⑷ 投入式液位變送器安裝，請勿利用導線吊裝產品之外的重物。
⑸ 探頭定期清淤，以免進壓口阻塞。（注：清淤過程不能用硬物直接捅測量孔，以免損傷膜片！）
⑹ 導線為特制防水導線，安裝、使用過程中應杜絕磨損、刺破、劃傷導線，若現場存在以上問題，導線應采取保護措施。此類問題的發生造成故障的，廠家維修時要收取材料成本費用。
⑺ 安裝使用中如遇到問題請與我公司聯系，在產品發生異常時，請不要擅自打開進行修理。
