超聲波液位計接線圖_超聲波液位儀_西門子超聲波液位計

來源：燁立工控作者：小楊點擊數：次時間：2026-04-22

杭州燁立科技有限公司是專業生產超聲波液位儀廠家，同時代理西門子超聲波液位計進口品牌。超聲波液位儀價格優惠質量可靠，超聲波液位儀報價請聯系客服，量大從優！本儀表包含多項專利技術，具有安全、清潔、精度高、壽命長、穩定可靠、安裝維護方便等特點，適用酸、堿、鹽、防腐、高溫等各種領域。本儀表可通過4~20mA或RS485(Modbus協議或其他定制協議)連接到顯示表或各種DCS系統中，為工業的自動化運行，提供實時的液位數據。

燁立工控超聲波液位儀表具有如下特點：
1、電路設計從電源部分起就選用高質量的電源模塊，元器件選擇進口高穩定可靠的器件，完全可以替代同類型國外進口儀表。
2、專利的聲波智能技術軟件可進行智能化回波分析，無需任何調試及其它的特殊步驟，此技術具有動態思維、動態分析的功能。
3、我公司擁有的聲波智能專利技術，使儀表的精度大大提高，液位精度達到0.3％，能夠抗各種干擾波。
4、本儀表是一種非接觸式儀表，不跟液體直接接觸，因此故障率低。儀表提供多種安裝方式，用戶完全可以通過本手冊進行儀表標定。
5、儀表的所有輸入、輸出線均具有防雷、防短路的保護功能。

2、技術指標
測量范圍： 5m、10m、15m 、25m（根據實測量程選定）
盲    區： 0.25m～0.6m
測距精度：      0.3%（標準條件）
測距分辨率： 1mm
壓    力： 4個大氣壓以下
儀表顯示：      自帶LCD顯示液位或空間距離
模擬輸出：     4～20mA
數字輸出：      RS485、Modbus協議或定制協議
繼電器輸出：兩路獨立輸出
供電電壓：      DC24V/AC220V，防雷裝置內置
環境溫度：      －20℃ ～＋60℃ 高溫定制（最高耐溫90℃）
防護等級：      IP65       IP68

3、超聲波液位計儀表接線圖

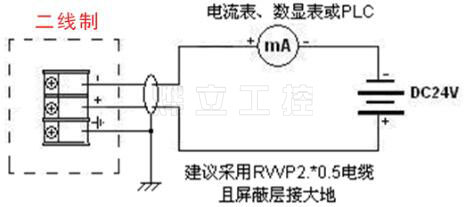

3.1 二線制超聲波液位計接線如下圖所示：注：不要與變頻器使用同一個DC24V電源，且電源負端接地良好。如有隔離器最佳。
兩線制超聲波液位計接線

3.2 四線制超聲波液位計接線如圖所示：注：打開后蓋即可看見儀表的接線板如下圖所示：

1	電源+	AC220V或DC24V	8	信號-	4-20ma或RS485
2	電源-	AC220V或DC24V	7	信號+	4-20ma或RS485
3	公共端	下限繼電器AL	6	公共端	上限繼電器AH
4	常開端	下限繼電器AL	5	常開端	上限繼電器AH

3.3四線制超聲波液位計使用案例：
（1）8米液位，要求低于2米時閉合繼電器開泵注水，高于7米斷開繼電器停泵。可以使用下限報警繼電器實現，設置回差dL = 7 - 2 = 5 米，設置L = 2米。這樣當液位小于2米的時候，繼電器閉合，開泵注水。當液位大于7米的時候，繼電器斷開，停泵。
（2）5米液位，高于4米閉合繼電器開泵排水，低于1米時斷開繼電器停泵。可以使用上限繼電器實現。設置回差dH= 4 - 1 = 3米，AH = 4米。這樣就可實現當液位大于4米時繼電器閉合開泵排水，小于1米時停泵。
注：以上兩個例子都是在只使用一臺泵的情況下，利用回差控制兩個液位點的例子。對于使用多臺泵的場合，可以簡單的設置控制值即可。

4、儀表安裝

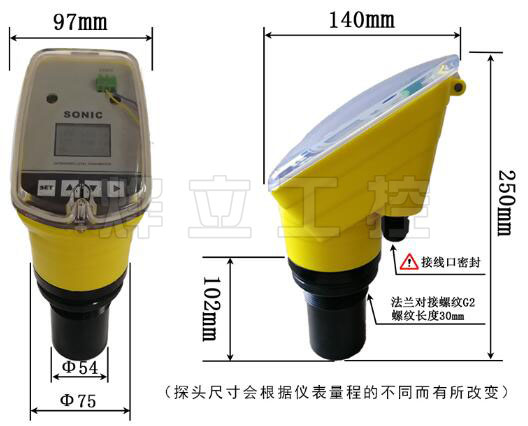

4.1 儀表外形尺寸（探頭尺寸會根據儀表量程的不同而有所改變，若有不同會預先告知）

4.2 三種儀表安裝方式：
開敞環境下一般采用支架安裝方式，用儀表自帶法蘭固定。池或罐在安裝位置上割一個略大于探頭直徑（60mm）的圓孔，將儀表放入，然后將法蘭自下而上旋緊。安裝必須保證儀表的探頭面與被測液面水平。

超聲波液位計三種安裝方式

4.3 超聲波液位儀現場安裝參考：
