TDS-100F5防爆超聲波流量計
來源： 燁立工控作者： 小楊點擊數： 次時間：2026-04-22

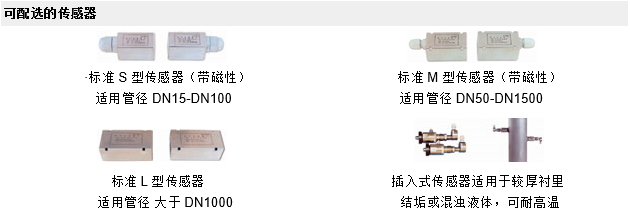

防爆式超聲波流量計，產品外型精心設計高檔美觀，超聲波流量計價錢實惠，材質有鑄鋁和不銹鋼316L可選，主要用于煤礦、油田、石化以及汽柴油等有防爆要求場合流量測量，采用先進數字信號分析方法和多脈沖技術，數字化處理及自診斷糾錯技術，可以為測量干凈以及絕大多數混濁的液體提供無漂移準確測量，在煤礦井下污水、洗煤水以及油田井下污水等惡劣場合應用中取得良好效果，給客戶帶來很大方便和效益。超聲波流量計廠商采用了先進的、能夠有效的抵抗來自變頻設備、電磁場和系統流態波動的干擾；提供專業夾具固定外夾式傳感器，快捷可靠；選擇插入式傳感器可以達到理想精度，在正確安裝的前提下，插入式傳感器精度優于1%，不會造成淤塞、阻礙與壓損，因為沒有部件會造成積聚和污染，也不含可磨損的可動部件，因此極少需要維護。
防爆聲波流量計特點：
★ 具有一個雙向串行外設通用接口，可以直接通過串聯的形式連接多個諸如4-20毫安模擬輸出板、頻率信號輸出板、熱敏打印機、數據記錄儀等外部設備。
★ OCT1累計脈沖輸出的脈沖寬度可以在6毫秒-1秒之間設定。出廠默認值是200毫秒。
★ 單一24V直流電源工作，工作電流小于50毫安。（在不連接顯示器，蜂鳴器不鳴響的條件下）。
★ 2路3線制PT100電阻信號輸入可作為熱量表。
防爆超聲波流量計原理：
當超聲波束在液體中傳播時，液體的流動將使傳播時間產生微小變化，其傳播時間的變化正比于液體的流速。零流量時，兩個傳感器發射和接收聲波所需的時間完全相同（唯 一可實際測量零流量的技術），液體流動時，逆流方向的聲波傳輸時間大于順流方向的聲波傳輸時間。燁立科技防爆聲波流量計就是采用時間差法來測水的流速，用流速乘上截面積得出流量。根據水的流向，上下游各裝一個超聲波傳感器,可以發射超聲波,上游發射一個超聲波,下游的接收,產生個傳輸時間；同時下游那個傳感器也發射個超聲波信號，上游的那個接收，又產生一個時間，這兩個時間長短是不同的。他們的時間差和水的流速是成一個函數關系的，這樣水的流速,就被載在超聲波上了，通過計算就可以得出流量了。
技術參數：
|
項目 |
性能、參數 |
|
主機 |
背光液晶可同時顯示瞬時流量、累計流量、流速、時間、熱量等數據 |
|
信號輸出 |
電流輸出：4-20mA或0-20mA等，阻抗0-1K，精度0.1% |
|
OCT輸出：正,負,凈累計流量及熱量累計脈沖信號或瞬時流量的頻率信號 |
|
繼電器：可輸入近20種源信號（如無信號、反向流等） |
|
聲音報警：蜂鳴器可根據設置發出報警聲音（如流量過大、過?。?/span> |
|
信號輸入 |
可輸入兩路電流信號（如：溫度、壓力、液位等信號），從而實現熱量測量或一機兩用 |
|
自動記憶前64日、前64月、前5年的累計流量 |
|
自動記憶前64次來電和斷電時間及流量，可進行人工或自動補量，減少用戶流量損失 |
|
自動記錄前64日流量計的工作狀態是否正常和出現異常狀態的次數 |
|
數據接口：出廠配置為RS-232方式，選配RS-232/RS-485轉換器后可變為RS-485方式 |
|
可編程批量（定量）控制器 |
|
電纜長度 |
型號：原則上越短越好以減少干擾，也可以加長至300米，若再長需加粗電纜，同時用戶應注意電纜不要與高壓電纜并行，盡量避開變頻器 |
|
管道情況 |
管材 |
鋼、不銹鋼、鑄鐵、水泥管、銅、PVC、鋁、玻璃鋼、硬質金屬塑料等、允許有襯里 |
|
直管段 |
傳感器安裝點zui好滿足：上游10D，下游5D，距泵出口30D（D是指管徑） |
|
測量介質 |
水、海水、工業污水、酸堿液、各種油類等能傳導聲波的液體 |
|
流速范圍 |
0~±30m/s |
|
測量精度 |
優于±1%（是國內zui先達到此精度的超聲波流量計） |
|
電 源 |
AC220V，5VA； |
|
功 耗 |
2W（國內同種機型中功耗zui小） |
|
重 量 |
2.5Kg |
典型用途：
1. 水、污水、海水 8. 船體操作和維護
2. 給水和排水 9. 節能監測、節水管理
3. 發電廠(核電、火力和水力) 10. 造紙和制漿
4. 熱力、供暖、供熱 11. 泄漏檢測
5. 冶金、礦山 12. 流量巡檢、流量跟蹤和采集
6. 石油、化工 13. 熱量測量、熱量平衡
7. 食品和醫藥 14. 流量、熱量化管理、監控網絡系統
