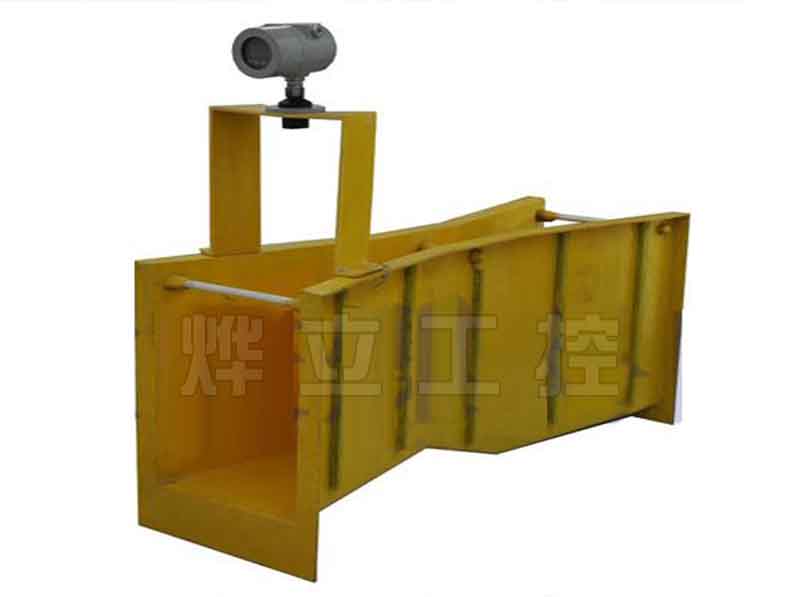

超聲波明渠流量計測量系統的組成方法一般由一臺流量顯示儀、一臺流速計、一臺液位計組成；也可由一臺流量顯示儀、*多四臺流速計、一臺液位計組成的多點流速測量的明渠流量系統。多普勒明渠流量計系統，適用于水庫、河流、水利工程、城市供水、污水處理、農田灌溉、水政水資源等矩形、梯形明渠及涵洞的流量測量。明渠流量計品種很多，常見的有堰式明渠流量計和槽式明渠流量計兩大類。

注：杭州燁立科技有限公司專業生產超聲波明渠流量計的廠家，超聲明渠流量計價格請聯系客服索取報價！

超聲波明渠流量計工作原理：
    明渠流量計以流速-水位運算法為基礎，并采用了先進的流速測量?jī)x和水位測量?jī)x，從而確保測速和運算的準確性的一種新型智能化流量系統，根據渠道的寬度和測量精度的要求，采用單探頭法或多探頭法明渠測流的數學模型。
    智能明渠流量系統顯示儀中微處理器根據水位計測出的實際水位和已置入的渠道幾何尺寸、邊坡系數、渠道精度、水力坡道、流速垂直平面修正系數，按照預定的數學模式計算出渠道的流量。
    明渠流量計的工作原理是利用明渠技術，通過測量流體液位高度，再經過儀器內部的微處理器運算得到流量。由于是非接觸測量，明渠流量計能在較惡劣的環境中應用。明渠流量計在微機控制下，發射和接受明渠，根據傳輸時間計算出明渠流量計距被測液面的距離，從而得到液位高度,由于該液位與流量之間有一定的比例關系，因此可根據計算公式*終得到液體流量Q。



超聲波明渠流量計應用領域：
由于明渠流量計是非接觸測量，能在較惡劣的環境中應用。明渠流量計應用場所有城市供水引水渠、火電廠冷卻引水河排水渠、污水治理流入和排放渠、工況企業廢水排放以及水利工程和農業灌溉用渠道等。

明渠流量計的主要技術參數：
水位測量范圍： 0～3.0m
盲 區(m)： 0.3m
整機測量精度： 系統誤差±3‰
流量測量范圍： 取決于所用堰/槽類型，*大可為9999m3/h
工作溫度(℃)： －20℃～+60℃
*小水位分辨： ±1mm
信號輸出： RS485，4～20mA，2路開關量輸出
顯 示： 高亮字符液晶顯示
供電電源： DC24V /150mA ；AC220 /100mA
防護等級： IP65


測量方法比較項目	堰法（薄壁堰）	P槽法	PB槽法	潛水電磁法
適用渠道類型	明渠	明渠	圓形暗渠	明渠、暗渠
流量檢測結構特征	渠道要截流，檢測件結構簡單	渠道一段要裝入槽，檢測件結構較復雜	渠道一段要裝入槽，檢測件結構較復雜	渠道要截流，檢測件為本體，分流模型擴大流量
檢則儀表	液位計	液位計	液位計	本儀表直接測量
渠寬、喉寬或口徑	渠寬：450-8000	喉寬：25-240（15200）	口徑：150-1800（3000）	口徑：500-400（600）
流量或流速范圍	15-40000m/h 三角堰小流里 矩形堰中流里 等寬堰大流里	30-15000 (33000)m/h	20-12000 (4200)m/h	10-5000m/h
測量精確度誤差（%FS）	1-3	3-5	3-5	單獨傳感器：1.5 帶分流模型：2.5
流量范圍度	(10-20):1	(20-30):1	(20-30):1	10:1
抬高水位/mm	200(120)-80	75-200	口徑的（1/20-1/30）	100-500
上游側固態物是否沉積和排泄程度	會沉積，不會排泄，要定期清除	不會沉積，隨物排泄	不會沉積，隨物排泄	會沉積，能部分隨流排泄
上游直渠段長度要求/mm	1500-24000（其中整流流部690-12000）	300-20000	上游側：=（5-10倍的口徑) 下游側：≥2倍口徑
對液體的要求	無特殊要求	無特殊要求	無特殊要求	液體導電率≥10s/cm則量廢水、 下水不存在問題
