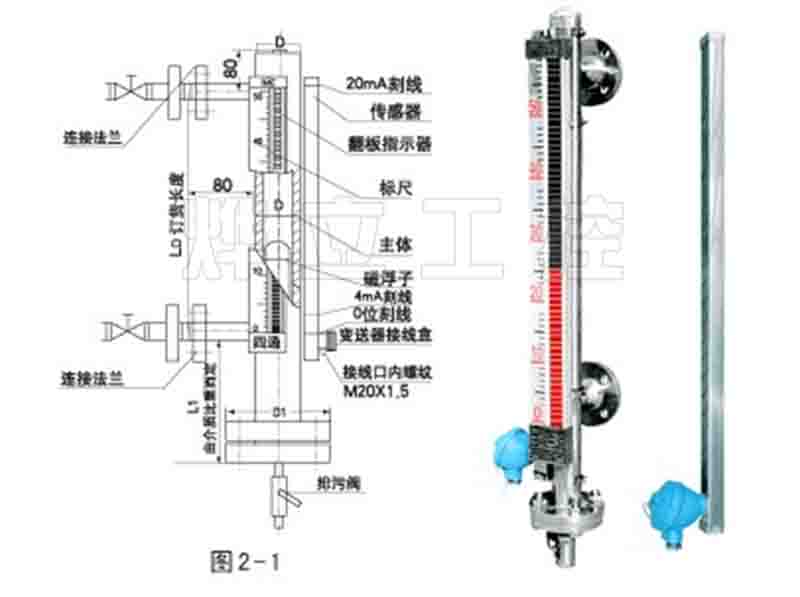

磁翻板液位計_磁浮子翻板液位計_磁翻板液位計接線說明
來源： 燁立工控作者： 小楊點擊數： 次時間：2026-04-22
磁翻板液位計儀表可用于各種塔、罐、槽、球型容器和鍋爐等設備的介質液位檢測。燁立UHZ-518/519系列磁浮子翻板液位計可以做到高密封，防泄漏和適用于高溫、高壓、耐腐蝕的場合。它彌補了玻璃板（管）液位計指示清晰度差、易破裂等缺陷，且全過程測量無盲區，顯示清晰、測量范圍大。磁翻板液位計的零部件材料采用1Cr18Ni9Ti、316L、OCr18Ni9Ti、1Cr18Ni9Ti襯PTFE（聚四氟乙烯）、PVC、PP等材料及進口元件，具有優秀的可靠性和抗腐蝕性。
燁立UHZ-518/519磁翻板液位計技術參數
●測量范圍：300~15000mm
●準確度：土10mm，土16mm
●翻柱直徑：10mm，16mm
●工作壓力：1MPa~6MPa，防腐型≤1.0MPa
●介質密度：≥0.45g/cm3
●介質密度差：≥0.15g/m2（測量界位）
●介質溫度：20C~+450C
●介質粘度：≤0.4Pa·S,對于粘度大的介質或溫度低時易結晶的介質，可根據用戶要求選用加熱型夾套式液位計。
●本廠出廠連接法蘭尺寸：DN20,PN1.0（公制管）
●連接法蘭:采用化工部1998年zui新頒布的HG20592~20635-97法蘭標準,若采用其他法蘭標準（如GB.ANSI.DIN等標準）請用戶在訂貨時注明。
對于高壓型側裝式磁性液位計連接法蘭采用HG20595-97帶頸對焊連接法蘭DN25.PN4.0，密封面形式突面或凸面。
●遠傳配套儀表的主要技術參數請參閱本公司選型資料有關內容。
●如有特殊要求可 在訂貨時商治。
燁立UHZ-518/519磁翻板液位計接線說明
（1）磁翻板液位計的接線方法
磁翻板液位計一般是兩線制，4~20MA信號。其中一種接線方法為：磁翻板液位計正極接儀表24V輸出端，磁翻板液位計負極接儀表4~20MA輸入端的正極，然后儀表的4~20MA輸入端的負極與儀表的24V輸出端的負極短接起來。以上接法可以利用儀表的24V輸出做磁翻板液位計電源。
如果是磁翻板液位計采用的是四線制，則磁翻板液位計的電源正負極接供電電源正負極。4~20MA正負極分別接儀表的4~20MA輸入端的正負極。如果用安全柵的話，24伏接安全柵電源（24V供電的）輸入端正負對應磁翻板液位計的正負端子，電源輸出端正負對應儀表的正負。
（2）磁翻板液位計接線注意事項
鑒于磁翻板液位計接線出錯，輕則導致測量不準，重則造成儀表損壞，所以在對磁翻板液位計進行接線操作時，一定要注意以下幾點：
1、在配線時應避開大容量的變壓器、電動機或干擾源；
2、擰下接線盒的接線端蓋，將電纜穿過電纜接頭，連接到24VDC兩端；
3、根據需要連接接地端子；
4、擰緊接線盒的接線端蓋；
5、對于防爆型儀表，為確保防爆性能，必須按有關規定配線；
